配置：

1.试验机主机主要配置：

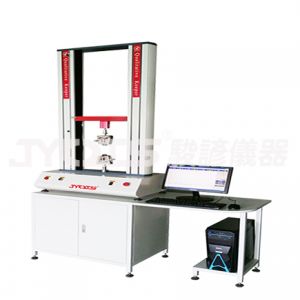

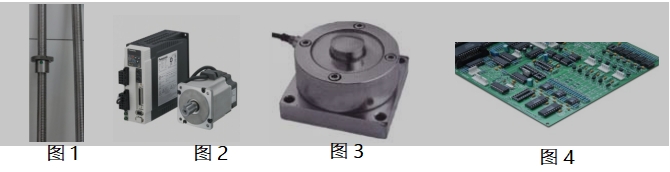

1）.试验机主机1台

2）.高精度滚珠螺杆1副（图1）

3）.电机及伺服系统1套（图2）

4）.200kgs负荷传感器一只(世铨)（图3）

5）.Windows XP 平台下中文版专业试验软件1套（图4）

2.试验机控制系统 1套

选用全数字化多闭环材料试验机测量系统，可实现位移、应力、应变等闭环控制，且相互间平滑转换无冲击。

性能特点：

1）.最高采样速率为200个完整数据/秒。

2）.所有通道的全部数据全部保存，便于进行更多的分析。

3）.可任选打印/显示已有试样曲线。（全部、单条、任意N条）

4）.一个试样运行中可暂停后继续运行。

5）.对试验曲线可多次放大/平移/读点，及手工设置放大。

6）.对重要参数的设置有口令保护。

依据标准：

本试验机根据《电子式万能试验机》GB/T 16491-1996标准制造。

本试验机根据GB/T12160-2002《单轴试验用引伸计的规定》和

GB/T16825-1997《拉力试验机的检验》进行检定和验收。

性能特点：

1．精美雅致的外观设计。我公司多年来一直非常注重产品的外观造型，开发出许多可与

国外机型相媲美的产品.部分试验机已取得国家外观专利保护。

2．关键零部件。采用国际著名品牌，如世铨载荷传感器等。

3．圆弧齿形同步带最先进的行星减速系统，具有效率高、寿命长、噪音低、免维护的优

点。采用纯数字的锁相环脉冲控制模式，无飘零、无失调。

4．采用高精度滚珠丝杠加载。加载平稳，试验机的寿命长，长期稳定性好且节能。

5．多种保护措施。如功率环节的各种电气保护，软件部分的超载，超位移保护，机械强

制安全限位保护等。

6．简单、可靠，功能强大的用户操作界面。

7．开放的数据结构，无论是结果参数还是过程数据都允许用户随机调用，对科研与教学

非常有利。

8．用户自编辑报告功能。数据可方便的导入WORD、EXCEL办公软件，方便用户后期处理。

电脑拉力机软件特点：

A. 测试标准模组化功能:提供使用者设定所需应用的测试标准设定，范围涵盖GB、ASTM、DIN、JIS、BS…等。测试标准规范。

B. 试品资料:提供使用者设定所有试品资料，一次输入资料永久重复使用。并可自行增修公式以提高测试资料契合性。

C. 双报表编辑:完全开放式使用者编辑报表，供测试者选择自己喜好的报表格式（测试程序新增内建word报表编辑功能扩展了以往单一专业报表的格局）

D. 各长度、力量单位、显示位元数采用动态互换方式，力量单位T、Kg、N、KN、

   g、lb，变形单位mm、cm、inch。

E. 图形曲线尺度自动最佳化Auto Scale，可使图形以最佳尺度显示。并可于测试中即时图形动态切换。具有荷重-位移、荷重-时间、位移-时间、应力-应变荷重-2点延伸图，以及多曲线对比。

F．测试结果可以word格式的资料形式输出。

G．测试结束可自动封存、手动存档，测试完毕自动求算最大力量、上、下屈服强度、滞后环法、逐步逼近法、非比例延伸强度、抗拉强度、抗压强度、任意点定伸长强度、任意点定负荷延伸、弹性模量、延伸率、剥离区间最大值、最小值、平均值、净能量、折返能量、总能量、弯曲模量、中断点位移x％荷重、中断点荷重X％位移、等等。

资料备份：测试资料可保存在任意硬盘分区。

H．多种语言随机切换：简体中文、繁体中文、英文。

I．力量放大位率：无段

J. 电脑端采集频率：200times/sec

K. 讯号传输方式：USB

L. 软体具有历史测试资料演示功能。

试验机结构及工作原理：

1． 结构：

1）微机控制电子万能试验机采用双柱型龙门式结构，下部：拉伸：压缩、弯曲。

2）高精度精密滚珠丝杠：驱动中横梁上下移动，传递负荷

3）同步齿形带行星减速系统：带动丝杠转动加载

2． 工作原理：

伺服电机驱动同步行星减速系统和高精度精密滚珠丝杠带动活动横梁上、下移动，

施加载荷，完成各种试验。

3． 测量系统：负荷、变形和位移都为闭环控制，见如下示意图。

① 负荷测量

采用进口高稳定度、高精度应变式进口负荷传感器，配备测量控制器，传感器

的负荷测量范围均分为400000个码字，确保测力精度优于示值的±0.5%，如有

特殊要求，可同时标定多个传感器，实现宽范围的负荷测量，且能实现应力、

应变、位移全闭环控制。

② 变形、位移测量

△ 小变形（断裂伸长率小于50%）测量采用电子引伸计和A/D转换电路实现，

测量精度±0.5% ，分辩率为0.005mm。如有特殊要求，可同时标定和识别多只

电子引伸计（用于金属材料 需要另外选购件）。

△配置大变形测量装置可对塑料、橡胶等材料的断裂伸长率进行测试。可配置

高低温箱等附属装置。(用于橡胶材料需要另外选购件）。

△ 活动横梁位移测量采用日本高精度光电编码器，采用交流伺服高速系统控

制，调速方式为计算机控制任意设定，手动设定活动横梁行程。精度为±0.5% ，

分辨率为0.001mm。

4．传动系统：

采用全数字式交流伺服控制器控制高精度、高响应频率的交流伺服电机，联接行星减

速系统，通过同步齿形带带动丝杠转动加荷，保证传动系统效率高，噪音低，传动平

稳，传动精度高，工作寿命长，并保证速度精度在±0.5%以内。

5．主机框架：

采用立柱固定上横梁及工作台面构成框架结构，由两根高精度预应力无间隙的滚珠丝

杠驱动中横梁上下移动，传递负荷，结构合理，刚性及稳定性好，在高速加载下加载

平稳，使用寿命长，豪华铝合金外壳，美观大方。

6．微机系统：

采用联想计算机作为主控机，完成整机试验的设定、工作状态控制、数据采集、运算

处理、显示打印试验结果等功能，配有试验机专用WindowsXP中英文版智能化软件包，

可根据国家标准、国际标准或用户提供的标准测量和判断各种材料试件的各种性能参

数，并对试验数据进行统计和处理；然后输出各种要求格式的试验报告和特性曲线图

样。

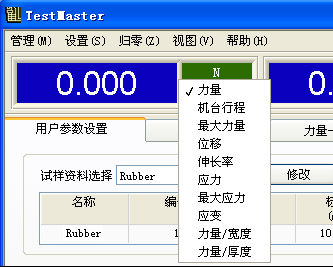

部分电脑操作界面
